COLIERE PENTRU INSTALAȚII DE RĂCIRE L2
Protecție anti-coroziune: zinc galvanizat.
șuruburi de conectare: cu adâncitură cruce (între L2-10 şi L2-114) sau cu cap hexagonal (între L2-125 şi L2-168).
Material: elemente portante fabricate din PET cu densitatea de 100 kg/m3, fixate în spumă d
șuruburi de conectare: cu adâncitură cruce (între L2-10 şi L2-114) sau cu cap hexagonal (între L2-125 şi L2-168).
Material: elemente portante fabricate din PET cu densitatea de 100 kg/m3, fixate în spumă d

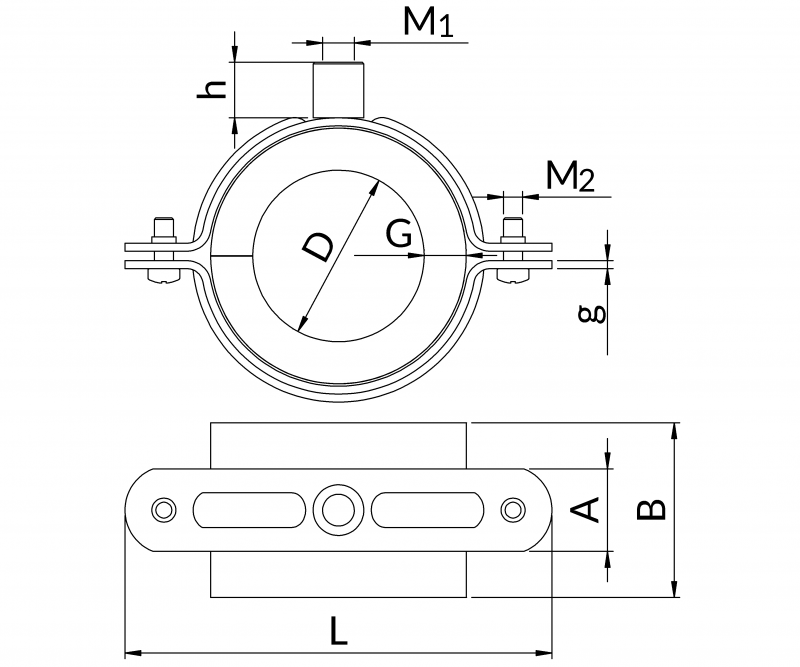

| Exterior diametru ţeavă D [mm] Cu [d]Fe[d] | Grosime izolaţie G[mm] | Lungime izolaţie B[mm] | Şuruburi racordare M2 | Dimensiuni coliere A x g [mm] | Sarcină admisă[kN] | Masa [kg] | Cantitate [buc./amb. | Marcaj pentru comandă | Număr catalog |
|---|---|---|---|---|---|---|---|---|---|
| 10 10,2 | 12 | 45 | M6 | 75-20x2,0 | 2 | 0,093 | 5 | L2-10 | 80220001000 |
| 12 | 12 | 45 | M6 | 75-20x2,0 | 2 | 0,093 | 5 | L2-12 | 80220001200 |
| 13,5 | 12 | 45 | M6 | 90-24x2,0 | 2 | 0,093 | 5 | L2-13 | 80220001300 |
| 18 17,2 | 12 | 45 | M6 | 90-24x2,0 | 2 | 0,118 | 5 | L2-15 | 80220001500 |
| 22 21,3 | 12 | 45 | M6 | 100-24x2,0 | 2 | 0,118 | 5 | L2-17/18 | 80220001700 |
| 25 25 | 12 | 45 | M6 | 100-24x2,0 | 2 | 0,131 | 5 | L2-21/22 | 80220002100 |
| 28 26,9 | 12 | 45 | M6 | 100-24x2,0 | 2,4 | 0,131 | 5 | L2-25 | 80220002500 |
| 30 30 | 12 | 45 | M6 | 101-24x2,0 | 2,4 | 0,134 | 5 | L2-26/28 | 80220002600 |
| 35 33,7 | 13 | 45 | M6 | 110-24x2,0 | 2,4 | 0,14 | 5 | L2-30 | 80220003000 |
| 38 38 | 14 | 50 | M6 | 110-24x2,0 | 2,4 | 0,154 | 5 | L2-33/35 | 80220003300 |
| 42 42,4 | 14 | 50 | M6 | 115-24x2,0 | 2,4 | 0,154 | 5 | L2-38 | 80220003800 |
| 44,5 | 14 | 50 | M6 | 115-24x2,0 | 2,4 | 0,165 | 5 | L2-42 | 80220004200 |
| 48,3 | 14 | 50 | M6 | 130-24x2,0 | 2,4 | 0,165 | 5 | L2-44 | 80220004400 |
| 54 54 | 14 | 55 | M6 | 136-26x2,5 | 2,4 | 0,264 | 5 | L2-48 | 80220004800 |
| 57 57 | 14 | 55 | M6 | 149-26x2,5 | 2,4 | 0,274 | 5 | L2-57 | 80220005700 |
| 60,3 | 14 | 55 | M6 | 149-26x2,5 | 2,4 | 0,292 | 5 | L2-60 | 80220006000 |
| 64 63,5 | 14 | 65 | M6 | 149-26x2,5 | 2,4 | 0,306 | 5 | L2-63/64 | 80220006300 |
| [70] 70 | 14 | 65 | M6 | 155-26x2,5 | 2,4 | 0,306 | 5 | L2-70 | 80220007000 |
| 76,1 76,1 | 14 | 65 | M6 | 176-26x2,5 | 2,4 | 0,29 | 5 | L2-76 | 80220007600 |
| [80] | 14 | 75 | M6 | 176-26x2,5 | 2,4 | 0,359 | 5 | L2-80 | 80220008000 |
| 88,9 88,9 | 15 | 75 | M6 | 176-26x2,5 | 2,4 | 0,358 | 5 | L2-89 | 80220008900 |
| 101,6 | 15 | 95 | M6 | 194-26x2,5 | 2,4 | 0,412 | 5 | L2-101 | 80220010100 |
| 108 108 | 16 | 95 | M6 | 194-26x2,5 | 2.4 | 0,448 | 5 | L2-108 | 80220010800 |
| 114 114,3 | 15 | 95 | M6 | 194-26x32.5 | 2.4 | 0,453 | 5 | L2-114 | 80220011400 |
| 125 125 | 16 | 115 | M8 | 235-35x3,0 | 3,90 | 0,494 | 5 | L2-125 | 80220012500 |
| 133 | 15 | 115 | M8 | 235-35x3,0 | 3,90 | 0,798 | 2 | L2-133 | 80220013300 |
| 139,7 | 16 | 115 | M8 | 236-35x3,0 | 3,90 | 0,815 | 2 | L2-139 | 80220013900 |
| 160 159 | 16 | 115 | M8 | 284-35x3,0 | 3,90 | 0,921 | 5 | L2-159/160 | 80220016000 |
| 165,1 | 16 | 115 | M8 | 284-35x3,0 | 3,90 | 1,064 | 2 | L2-165 | 80220016500 |
| 168,3 | 16 | 125 | M8 | 284-35x3,0 | 3,90 | 1,073 | 2 | L2-168 | 80220016800 |
