COLIERE TIP BINCO UPGB
Protecție anti-coroziune: zinc galvanizat
Suruburi de conectare: cu adâncitură cruce
Insert de amortizare: PCV; rezistenţă termică: între -30°C şi +90°C
Fisa tehnica:
Declaratie: 01/2020 z dn. 16.04.2020
Aprobare: ITB-KOT-2018/0744 wyd. 2
Suruburi de conectare: cu adâncitură cruce
Insert de amortizare: PCV; rezistenţă termică: între -30°C şi +90°C
Fisa tehnica:
Declaratie: 01/2020 z dn. 16.04.2020
Aprobare: ITB-KOT-2018/0744 wyd. 2

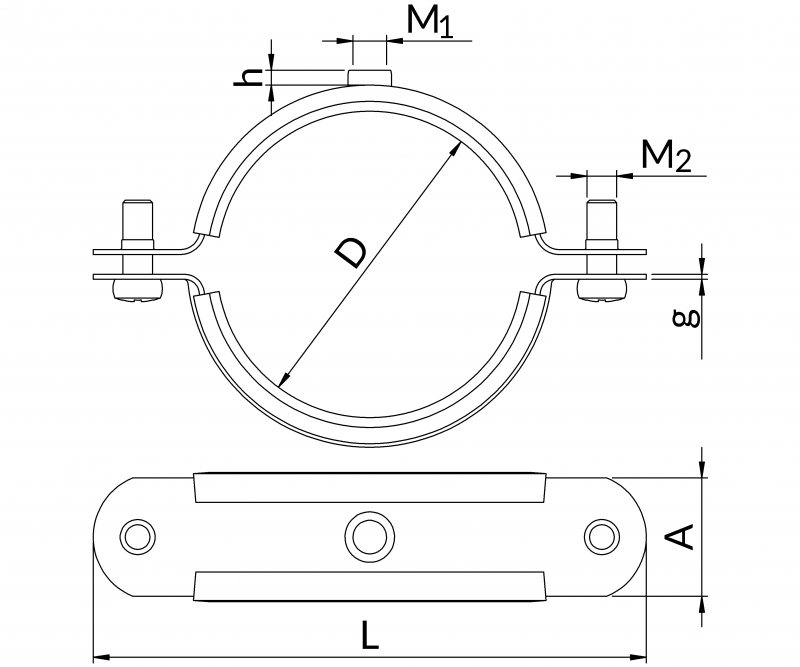

| Gama de diametre D [mm] | Marimea M 1 | Înălțimea conexiunii h [mm] | Versiune | Dimensiunile clemei L [mm]A xg [mm] | Șuruburi de conectare M 2 | Sarcina admisibila [kN] | Greutate [kg] | Cantitate [buc/pachet] | Marca pentru comandă | Număr de catalog |
|---|---|---|---|---|---|---|---|---|---|---|
| 8-12 | M6 | 4,0 | A | 35-15x1,0 | M5 | - | 0,010 | 100 | UPGB-10 | 80111201000 |
| 13-16 | M6 | 4,0 | A | 47-15x1,0 | M5 | - | 0,015 | 100 | UPGB-1/4" | 80111201300 |
| 16-20 | M8 | 5,3 | A | 63-20x1,0 | M6 | - | 0,020 | 100 | UPGB-3/8" | 80111201700 |
| 20-24 | M8 | 5,3 | A | 70-20x1,0 | M6 | - | 0,040 | 100 | UPGB-1/2" | 80111202100 |
| 25-30 | M8 | 5,3 | A | 75-20x1,0 | M6 | - | 0,050 | 100 | UPGB-3/4" | 80111202600 |
| 34-39 | M8 | 5,3 | A | 90-24x1,0 | M6 | - | 0,060 | 50 | UPGB-1" | 80111203300 |
| 40-45 | M8 | 5,3 | A | 100-24x1,0 | M6 | - | 0,070 | 50 | UPGB-11/4" | 80111204200 |
| 46-51 | M8 | 5,3 | A | 101-24x1,0 | M6 | - | 0,080 | 50 | UPGB-11/2" | 80111204800 |
| 53-58 | M8 | 5,3 | A | 110-24x1,0 | M6 | - | 0,090 | 50 | UPGB-54 | 80111205400 |
| 59-64 | M8 | 5,3 | A | 113-24x1,0 | M6 | - | 0,100 | 50 | UPGB-2" | 80111206000 |
