Flanşe ignifuge KO
Aplicabilitate: destinată sigilării ignifuge a penetrărilor:
- conducte inflamabile,
- țevi de oțel și cupru izolate cu izolație sintetică din spumă
prin partiții de separare a focului.
Instalare:
- în pereți - două flanșe (pe ambele părți ale p
- conducte inflamabile,
- țevi de oțel și cupru izolate cu izolație sintetică din spumă
prin partiții de separare a focului.
Instalare:
- în pereți - două flanșe (pe ambele părți ale p

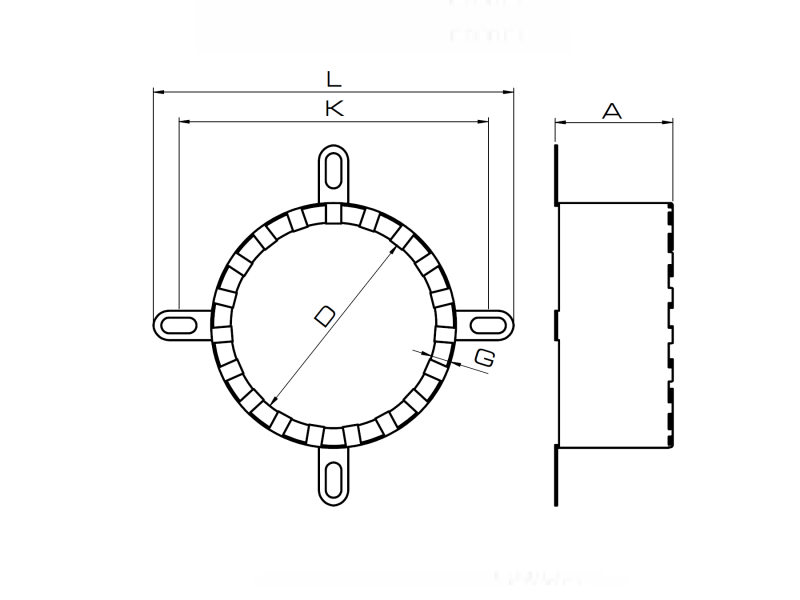

| Diametru exterior ţeavă D [mm] | Dimensiunile flanşei L [mm] | Dimensiunile flanşei K [mm] | Dimensiunile flanşei A x g [mm] | Cantitate fixări | Diametru şi lungime şurub [mm] | Masa [kg] | Marcaj pentru comandă | Număr catalog |
|---|---|---|---|---|---|---|---|---|
| 25 | 111 | 95 | 60x2,0 | 2 | M6x60 | 0,08 | KO-25 | 80620102500 |
| 32 | 120 | 104 | 60x2,0 | 2 | M6x60 | 0,09 | KO-32 | 80620103200 |
| 40 | 124 | 108 | 60x2,5 | 2 | M6x60 | 0,10 | KO-40 | 80620104000 |
| 48 | 135 | 119 | 60x4,0 | 2 | M6x60 | 0,13 | KO-48 | 80620104800 |
| 50 | 140 | 124 | 60x6,0 | 3 | M6x60 | 0,20 | KO- 50 | 80620105000 |
| 68 | 150 | 134 | 60x6,0 | 3 | M8x80 | 0,21 | KO-68 | 80620106800 |
| 82 | 166 | 150 | 60x6,0 | 3 | M8x80 | 0,24 | KO-82 | 80620108200 |
| 110 | 176 | 160 | 60x9,5 | 4 | M8x80 | 0,42 | KO-110 | 80620111000 |
| 125 | 196 | 180 | 60x9,5 | 4 | M8x80 | 0,56 | KO-125 | 80620112500 |
| 135 | 208 | 192 | 60x9,5 | 4 | M8x80 | 0,57 | KO-135 | 80620113500 |
| 160 | 250 | 234 | 60x17,0 | 6 | M8x80 | 0,95 | KO-160 | 80620116000 |
| 200 | 331 | 315 | 190x18,0 | 7 | M8x80 | 4,00 | KO-200 | 80620120000 |
| 250 | 381 | 365 | 190x24,5 | 8 | M8x80 | 6,10 | KO-250 | 80620125000 |
| 315 | 431 | 415 | 190x28,5 | 11 | M8x80 | 8,70 | KO-315 | 80620131500 |
| 350 | 480 | 464 | 190x28,5 | 12 | M8x80 | 8,70 | KO-350 | 80620135000 |
| 400 | 532 | 525 | 190x28,5 | 14 | M8x80 | 9,66 | KO-400 | 80620140000 |
