COLIERE TIP EXPERT UPZ
protecție anti-coroziune: zinc galvanizat (la cerere disponibile, de asemenea, în versiunea de zinc galvanizat la cald)
șuruburi de conectare: cu adâncitură cruce (între UPZ-10 şi UPZ-5") sau cu cap hexagonal (între UPZ-150 şi UPZ-500)
Fisa tehnica
șuruburi de conectare: cu adâncitură cruce (între UPZ-10 şi UPZ-5") sau cu cap hexagonal (între UPZ-150 şi UPZ-500)
Fisa tehnica

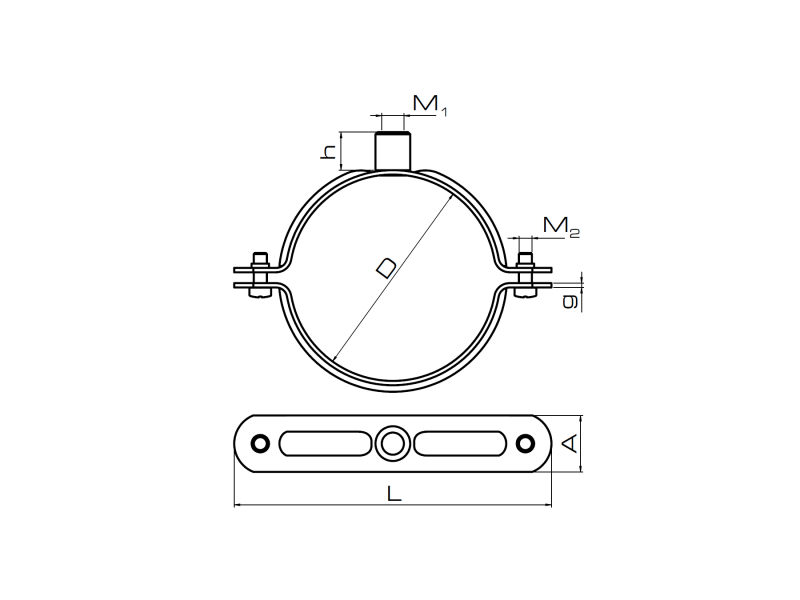

| Gama de diametre D [mm] | Marimea M 1 | Înălțimea conexiunii h [mm] | Versiune | Dimensiunile clemei L [mm]A xg [mm] | Șuruburi de conectare M 2 | Sarcina admisibila [kN] | Greutate [kg] | Cantitate [buc/pachet] | Marca pentru comandă | Număr de catalog |
|---|---|---|---|---|---|---|---|---|---|---|
| 10-11 | M8 | 4,0 | A | 35-15x1,5 | M5 | 2,00 | 0,02 | 100 | UPZ-10 | 80130101000 |
| 16-18 | M8 | 4,0 | A | 47-14x1,5 | M5 | 2,00 | 0,02 | 100 | UPZ-3/8" | 80130101700 |
| 21-23 | M8 | 5,3 | A | 63-20x2,0 | M6 | 2,00 | 0,04 | 100 | UPZ-1/2" | 80130102100 |
| 26-29 | M8 | 5,3 | D | 70-20x2,0 | M6 | 2,00 | 0,05 | 100 | UPZ-3/4" | 80130102600 |
| 33-36 | M8 | 5,3 | A | 75-20x2,0 | M6 | 2,00 | 0,06 | 100 | UPZ-1" | 80130103300 |
| 41-45 | M8 | 5,3 | A | 90-24x2,0 | M6 | 2,00 | 0,08 | 50 | UPZ-11/4" | 80130104200 |
| 48-52 | M8 | 5,3 | A | 100-24x2,0 | M6 | 2,00 | 0,09 | 50 | UPZ-11/2" | 80130104800 |
| 59-63 | M8 | 5,3 | A | 110-24x2,0 | M6 | 2,00 | 0,11 | 50 | UPZ-2" | 80130106000 |
| 75-80 | M10/M12 | 17,5 | B | 130-26x2,5 | M6 | 2,40 | 0,18 | 25 | UPZ-21/2" | 80130107600 |
| 87-92 | M10/M12 | 17,5 | B | 149-26x2,5 | M6 | 2,40 | 0,21 | 25 | UPZ-3" | 80130108900 |
| 99-104 | M10/M12 | 17,5 | B | 155-26x2,5 | M6 | 2,40 | 0,22 | 25 | UPZ-100 | 80130110000 |
| 109-114 | M10/M12 | 17,5 | B | 170-26x2,5 | M6 | 2,40 | 0,24 | 25 | UPZ-4" | 80130111000 |
| 114-120 | M10/M12 | 17,5 | B | 167-26x2,5 | M6 | 2,40 | 0,24 | 25 | UPZ-114 | 80130111400 |
| 119-125 | M10/M12 | 17,5 | B | 176-26x2,5 | M6 | 2,40 | 0,26 | 25 | UPZ-120 | 80130112000 |
| 123-130 | M10/M12 | 17,5 | B | 183-26x2,5 | M6 | 2,40 | 0,27 | 25 | UPZ-125 | 80130112500 |
| 131-138 | M10/M12 | 17,5 | B | 194-26x2,5 | M6 | 2,40 | 0,28 | 25 | UPZ-5" | 80130113300 |
| 146-154 | M10/M12 | 25,0 | C | 220-35x3,0 | M8 | 3,90 | 0,54 | 10 | UPZ-150 | 80130113900 |
| 160-169 | M10/M12 | 25,0 | C | 235-35x3,0 | M8 | 3,90 | 0,55 | 10 | UPZ-6" | 80130116000 |
| 169-178 | M10/M12 | 25,0 | C | 236-35x3,0 | M8 | 3,90 | 0,58 | 10 | UPZ-172 | 80130117200 |
| 197-206 | M10/M12 | 25,0 | C | 284-35x3,0 | M8 | 3,90 | 0,70 | 10 | UPZ-200 | 80130120000 |
| 219-228 | M12/M16 | 25,0 | C | 305-35x3,0 | M8 | 3,90 | 0,75 | 10 | UPZ-8" | 80130121900 |
| 249-258 | M12/M16 | 25,0 | C | 334-35x3,0 | M8 | 3,90 | 0,84 | 10 | UPZ-250 | 80130125000 |
| 269-279 | M12/M16 | 26,0 | C | 376-35x4,0 | M12 | 4,50 | 1,28 | 5 | UPZ-273 | 80130127300 |
| 312-322 | M12/M16 | 26,0 | C | 420-35x4,0 | M12 | 4,50 | 1,42 | 5 | UPZ-315 | 80130131500 |
| 322-332 | M12/M16 | 26,0 | C | 428-35x4,0 | M12 | 4,50 | 1,47 | 5 | UPZ-324 | 80130132400 |
| 347-358 | M12/M16 | 26,0 | C | 423-35x4,0 | M10 | 4,50 | 1,47 | 5 | UPZ-355 | 80130135500 |
| 400-410 | M12/M16 | 26,0 | C | 467-35x4,0 | M10 | 4,50 | 1,60 | 5 | UPZ-400 | 80130140000 |
| 500-510 | M12/M16 | 26,0 | C | 569-35x4,0 | M10 | 4,50 | 1,97 | 5 | UPZ-500 | 80130150000 |
