Console rabatabile la unghiul de 180° STRG
protecție anti-coroziune: oțel galvanizat (disponibil la cerere și zincare la cald).
Setul constă din:
- picior,
- placă filetată,
- două șaibe rotunde,
- două șuruburi hexhead cu filet complet.
Fisa tehnica:
Declaratie: 03_2020 z dn. 24.08
Setul constă din:
- picior,
- placă filetată,
- două șaibe rotunde,
- două șuruburi hexhead cu filet complet.
Fisa tehnica:
Declaratie: 03_2020 z dn. 24.08
| Utilizare pentru profile A, C,W,X | Utilizare pentru profile MG, MF, MH,MI | |
|---|---|---|
| Marcaje pentru comandă | STRG-A | STRG-MF |
| Număr catalog | 81126030300 | 81126041410 |
| Masa [kg] | 0,44 | 1,08 |

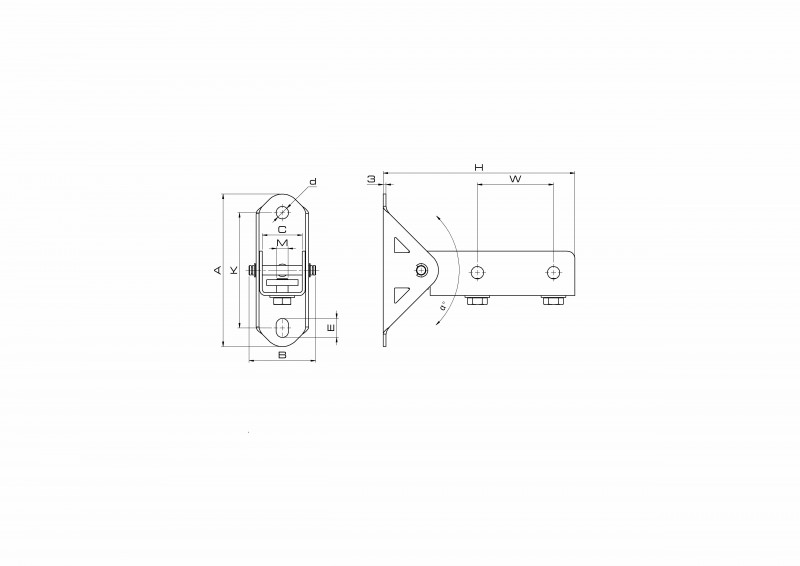

| Dimensiuni [mm] | ||
| A | 112 | 160 |
| B | 52,5 | 70 |
| K | 73 | 121 |
| E | 20 | 20 |
| c | 11 | 42 |
| d | 11 | 13 |
| H | 139,4 | 201,4 |
| W | 50 | 80 |
| M | M10x20 | M10x20 |
| Interval ajustare unghi α [˚] | +/-90 | +/-90 |
