CONSOLE CU ŞA RABATABILE LA 90° ST-S90
Protecție împotriva coroziunii: zinc galvanic (la cerere este disponibil și la zincare la cald).
Setul constă din:
- picior,
- placă filetată,
- două șaibe rotunde,
două șuruburi hexhead cu filet complet.
Documentatie tehnica:
KDWU 05_2020
Setul constă din:
- picior,
- placă filetată,
- două șaibe rotunde,
două șuruburi hexhead cu filet complet.
Documentatie tehnica:
KDWU 05_2020
| Destinate pentru profilele A, C, W, X | Destinate pentru profilele MG, MF, MH,MI | Destinate pentru profilele MB, ME | |
|---|---|---|---|
| Marcaje pentru comandă | ST-SA90 | ST-SMF90 | ST-SMB90 |
| Număr catalog | 81160030300 | 81160041410 | 81160050400 |
| Cantitate [buc./amb.] | 5/10 | 5/10 | 5/10 |
| Masa [kg] | 0,53 | 1,19 | 1,22 |

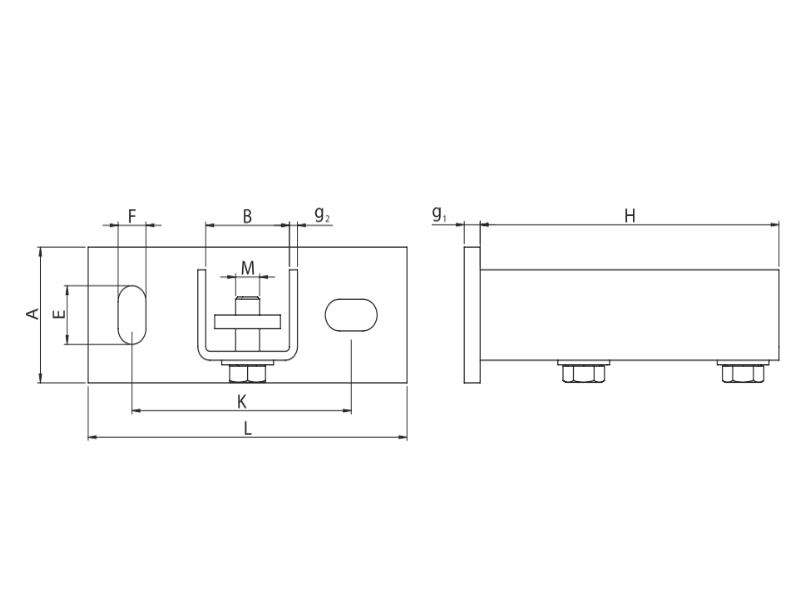

| Dimensiuni [mm] | |||
| A x L x g | 45x112x6 | 60x160x8 | 70x160x8 |
| K | 70 | 110 | 110 |
| F x E | 11x24 | 14x26 | 14x26 |
| B | 31 | 42 | 51 |
| g1 | 3 | 4 | 4 |
| H | 100 | 150 | 150 |
| M | M10 | M12 | M12 |
