COLIERE PENTRU INSTALAȚII DE RĂCIRE PX-50

protecție anti-coroziune: zinc galvanizat.
șuruburi de conectare: cu adâncitură cruce (între PX-50-015 şi PX-50-042) sau cu cap hexagonal (între PX-50-48 şi PX-50-168.
Material: inserţie din poliuretan închisă-celulară cu densitatea de 80 kg/m3 î

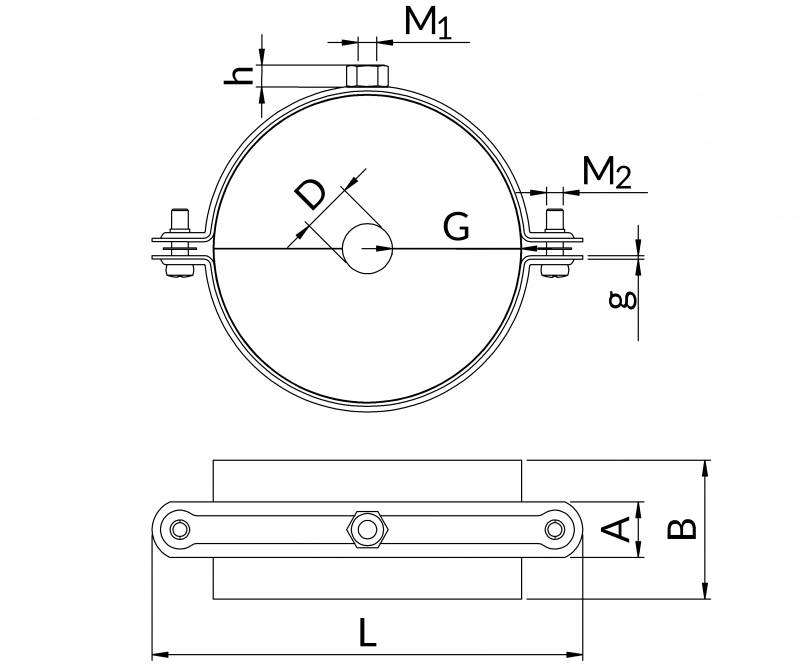

Exterior diametru ţeavă D [mm] Cu [d]Fe [d]	Grosime izolaţie G [mm]	Lungime izolaţie B [mm]	Mărime M1	Versiune h [mm]	Şuruburi racordare M2	Dimensiuni colier A x g [mm]	Sarcină admisă [kN]	Masa [kg]	Marcaj pentru comandă	Număr catalog
15	50	50	M8	D	M6	155-20x1,5	1,80	0,290	PX-50-015	80215001500
18 17,2	50	50	M8	D	M6	155-20x1,5	1,80	0,290	PX-50-017	80215001700
22 21,3	50	50	M8	D	M6	159-20x1,5	1,80	0,300	PX-50-021	80215002100
28 26,9	50	50	M8	D	M6	171-25x2,0	1,80	0,320	PX-50-026	80215002600
35 33,7	50	50	M8/M10	D	M6	178-20x1,5	2,20	0,360	PX-50-033	80215003300
42 42,4	50	50	M8	D	M6	185-20x1,5	2,10	0,370	PX-50-042	80215004200
48,3	50	50	M8	D	M6	185-20x1,5	2,10	0,610	PX-50-048	80215004800
54 54	50	50	M8	D	M6	200-25x2,5	2,10	0,610	PX-50-054	80215005400
57 57	50	50	M8/M10	D	M6	205-20x2,0	2,10	0,620	PX-50-057	80215005700
60,3	50	50	M8	D	M6	205-20x2,0	2,10	0,680	PX-50-060	80215006000
64 63,5	50	50	M8	D	M6	205-20x2,0	2,10	0,680	PX-50-063	80215006300
76,1 76,1	50	75	M8	D	M6	210-25x2,0	2,20	0,710	PX-50-076	80215007600
88,9 88,9	50	75	M8/M10	C	M8	252-35x3,0	3,90	0,820	PX-50-088	80215008800
108 108	50	75	M10/M12	C	M8	286-35x3,0	3,90	0,880	PX-50-108	80215010800
114,3	50	75	M10/M12	C	M8	286-35x3,0	3,90	0,920	PX-50-114	80215011400
133 133	50	100	M12/M16	C	M8	302-35x3,0	3,90	1,060	PX-50-133	80215013300
139,7	50	100	M10/M12	C	M8	302-35x3,0	3,90	1,070	PX-50-139	80215013900
159 159	50	100	M12/M16	C	M8	334-35x3,0	3,90	1,113	PX-50-159	80215015900
168,3	50	100	M12/M16	C	M12	376-35x4,0	4,50	1,570	PX-50-168	80215016800
