COLIERE PENTRU INSTALAȚII DE RĂCIRE PX-30

protecție anti-coroziune: zinc galvanizat.
șuruburi de conectare: cu adâncitură cruce (între PX-30-015 şi PX-30-076) sau cu cap hexagonal (între PX-30-088 şi PX-30-168).
Material: inserţie din poliuretan închisă-celulară cu densitatea de 80 kg/m

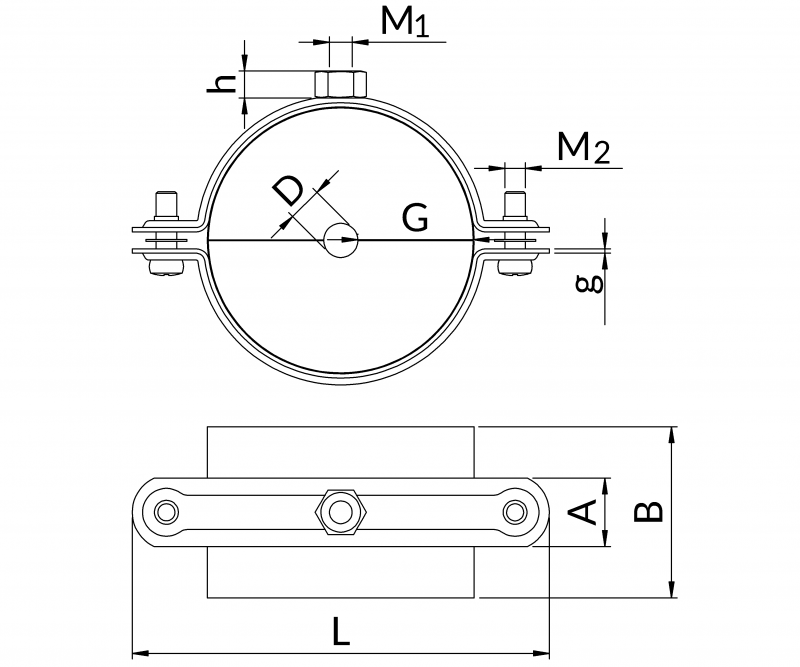

Exterior diametru ţeavă D [mm] Cu [d]Fe [d]	Grosime izolaţie G [mm]	Lungime izolaţie B [mm	Mărime M1	Versiune	Şuruburi racordare M2	Dimensiuni colier A x g [mm]	Sarcină admisă [kN]	Masa 1 buc. [kg]	Marcaj pentru comandă	Număr catalog
15	30	50	M8	D	M6	122-20x1,5	1,40	0,200	PX-30-015	80213001500
18 17,2	30	50	M8	D	M6	122-20x1,5	1,40	0,210	PX-30-017	80213001700
22 21,3	30	50	M8	D	M6	125-20x1,5	1,40	0,210	PX-30-021	80213002100
28 26,9	30	50	M8	D	M6	134-20x1,5	1,40	0,240	PX-30-026	80213002600
35 33,7	30	50	M8	D	M6	139-20x1,5	1,40	0,240	PX-30-033	80213003300
42 42,4	30	50	M8/M10	D	M6	146-25x2,0	2,20	0,250	PX-30-042	80213004200
48,3	30	50	M8	D	M6	155-20x1,5	1,80	0,280	PX-30-048	80213004800
54 54	30	50	M8	D	M6	155-20x1,5	1,80	0,280	PX-30-054	80213005400
57 57	30	50	M8/M10	D	M6	162-25x2,0	2,20	0,280	PX-30-057	80213005700
60,3	30	50	M8	D	M6	159-20x1,5	1,80	0,290	PX-30-060	80213006000
64 63,5	30	50	M8	D	M6	159-20x1,5	1,80	0,310	PX-30-063	80213006300
76,1 76,1	30	75	M8	D	M6	171-20x1,5	1,80	0,370	PX-30-076	80213007600
88,9 88,9	30	75	M8/M10	D	M6	200-25x2,5	2,10	0,620	PX-30-088	80213008800
108 108	30	75	M8/M10	D	M6	218-25x2,5	2,20	0,690	PX-30-108	80213010800
114,3	30	75	M8/M10	D	M6	218-25x2,5	2,10	0,670	PX-30-114	80213011400
133 133	30	100	M12/M16	C	M8	284-35x3,0	3,90	0,870	PX-30-133	80213013300
139,7	30	100	M12/M16	C	M8	286-35x3,0	3,90	0,830	PX-30-139	80213013900
159 159	30	100	M12/M16	C	M8	305-35x3,0	3,90	0,930	PX-30-159	80213015900
168,3	30	100	M12/M16	C	M8	305-35x3,0	3,90	0,940	PX-30-168	80213016800
