COLIERE PENTRU INSTALAȚII DE RĂCIRE L4
Protecție anti-coroziunezinc galvanizat.
Suruburi de conectare: cu adâncitură cruce (între L4-10 şi L4-89) sau cu cap hexagonal (între L4-101 şi L4-273).
Material: elemente portante fabricate din PET cu densitatea de 100 kg/m3, fixate în spumă de
Suruburi de conectare: cu adâncitură cruce (între L4-10 şi L4-89) sau cu cap hexagonal (între L4-101 şi L4-273).
Material: elemente portante fabricate din PET cu densitatea de 100 kg/m3, fixate în spumă de

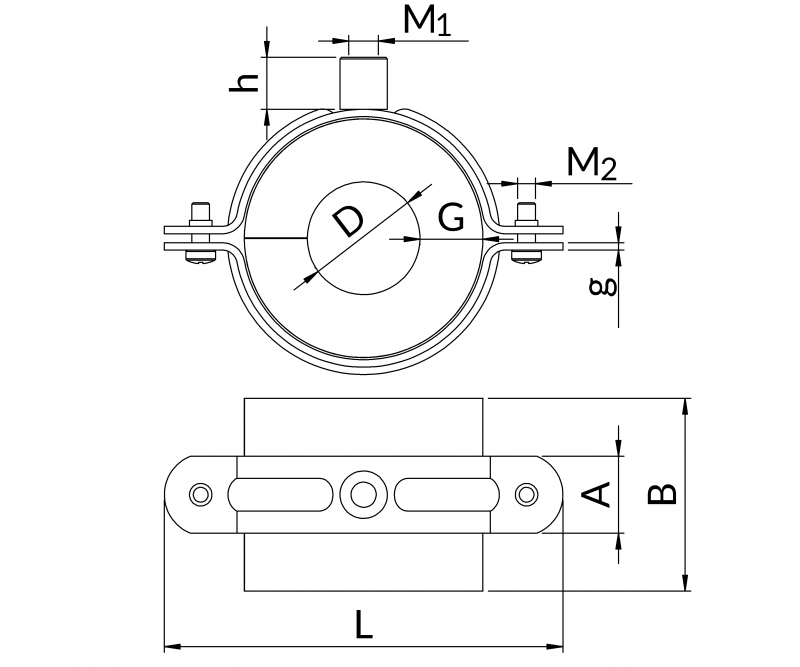

| Exterior diametru ţeavă D [mm] Cu [d]Fe[d] | Grosime izolaţie G[mm] | Lungime izolaţie B[mm] | Versiune h [mm] | Sarcină admisă[kN] | Masa [kg] | Marcaj pentru comandă | Număr catalog |
|---|---|---|---|---|---|---|---|
| 10 10,2 | 18 | 55 | M8 | 2 | 0,11 | L2-10 | 80220001000 |
| 12 | 18 | 55 | M8 | 2 | 0,11 | L2-12 | 80220001200 |
| 13,5 | 18 | 55 | M8 | 2 | 0,11 | L2-13 | 80220001300 |
| 15 | 18 | 55 | M8 | 2 | 0,12 | L2-15 | 80220001500 |
| 18 17,2 | 18 | 55 | M8 | 2 | 0,12 | L2-17/18 | 80220001700 |
| 22 21,3 | 19 | 55 | M8 | 2 | 0,14 | L2-21/22 | 80220002100 |
| 25 25 | 19 | 55 | M8 | 2 | 0,14 | L2-25 | 80220002500 |
| 28 26,9 | 20 | 55 | M8 | 2 | 0,17 | L2-26/28 | 80220002600 |
| 30 30 | 20 | 55 | M8 | 2 | 0,17 | L2-30 | 80220003000 |
| 35 33,7 | 22 | 55 | M8 | 2,4 | 0,17 | L2-33/35 | 80220003300 |
| 38 38 | 22 | 65 | M8 | 2,4 | 0,17 | L2-38 | 80220003800 |
| 42 42,4 | 22 | 65 | M8 | 2,4 | 0,17 | L2-42 | 80220004200 |
| 44,5 | 22 | 65 | M8 | 2,4 | 0,23 | L2-44 | 80220004400 |
| 48,3 | 22 | 65 | M10/M12 | 2,4 | 0,28 | L2-48 | 80220004800 |
| 54 54 | 22 | 65 | M10/M12 | 2,4 | 0,29 | L2-54 | 80220005400 |
| 57 57 | 22 | 65 | M10/M12 | 2,4 | 0,29 | L2-57 | 80220005700 |
| 60,3 | 23 | 75 | M10/M12 | 2,4 | 0,33 | L2-60 | 80220006000 |
| 64 63,5 | 23 | 75 | M10/M12 | 2,4 | 0,33 | L2-63/64 | 80220006300 |
| [70] 70 | 23 | 75 | M10/M12 | 2,4 | 0,33 | L2-70 | 80220007000 |
| 76,1 76,1 | 23 | 85 | M10/M12 | 2,4 | 0,38 | L2-76 | 80220007600 |
| [80] | 23 | 85 | M10/M12 | 2,4 | 0,4 | L2-80 | 80220008000 |
| 88,9 88,9 | 24 | 100 | M10/M12 | 2,4 | 0,45 | L2-89 | 80220008900 |
| 101,6 | 25 | 100 | M10/M12 | 3,9 | 0,74 | L2-101 | 80220010100 |
| 108 108 | 24 | 100 | M10/M12 | 3,9 | 0,74 | L2-108 | 80220010800 |
| 114 114,3 | 24 | 115 | M10/M12 | 3,9 | 0,77 | L2-114 | 80220011400 |
| 125 125 | 24 | 115 | M10/M12 | 3,9 | 0,79 | L2-125 | 80220012500 |
| 133 | 25 | 115 | M10/M12 | 3,9 | 0,85 | L2-133 | 80220013300 |
| 139,7 | 25 | 115 | M10/M12 | 3,9 | 0,85 | L2-139 | 80220013900 |
| 160 159 | 25 | 115 | M10/M12 | 3,9 | 1,01 | L2-159/160 | 80220016000 |
| 165,1 | 25 | 125 | M10/M12 | 3,9 | 1,1 | L2-165 | 80220016500 |
| 168,3 | 25 | 125 | M10/M12 | 3,9 | 1,1 | L2-168 | 80220016800 |
| 200 | 27 | 170 | M10/M12 | 3,9 | 1,4 | L4-204 | 80240020400 |
| 216 | 25 | 165 | M12/M16 | 4.5 | 1,89 | L4-216 | 80240021600 |
| 219,1 | 25 | 165 | M12/M16 | 4.5 | 1,89 | L4-219 | 80240021900 |
| 250 | 27 | 170 | M12/M16 | 4.5 | 2,01 | L4-254 | 80240025400 |
| 267 | 25 | 165 | M12/M16 | 4.5 | 2,16 | L4-267 | 80240026700 |
| 273 | 25 | 165 | M12/M16 | 4.5 | 2,21 | L4-273 | 80240027300 |
